Data Logger PCB
Kit Instruction for model A

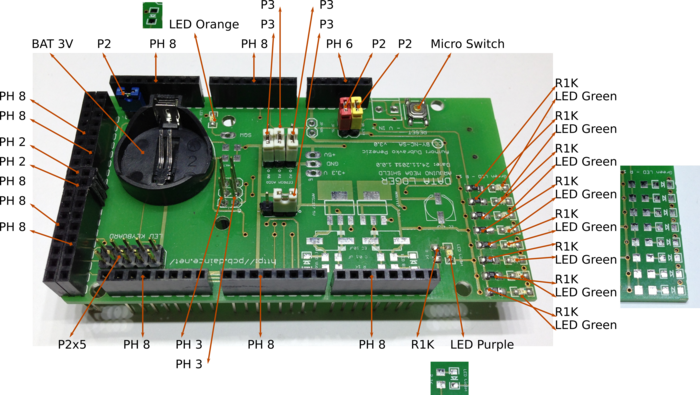

Top Side Description
- PH8 Stackable Female Shield Headers 8 pin
- PH6 Stackable Female Shield Headers 6 pin
- PH3 Stackable Female Shield Headers 3 pin (reverse installation, with additional spacer)
- PH2 Stackable Female Shield Headers 2 pin
- P2 Male Pin Header with cap
- P3 Male Pin Header with cap
- P2x5 Male Pin Header 2×5
- LED xxxx LED 0805 (green dot on LED shop position on >| )
- R1K Resistor 0805 1K (102)
- BAT 3V Battery socket for CR2032 Battery

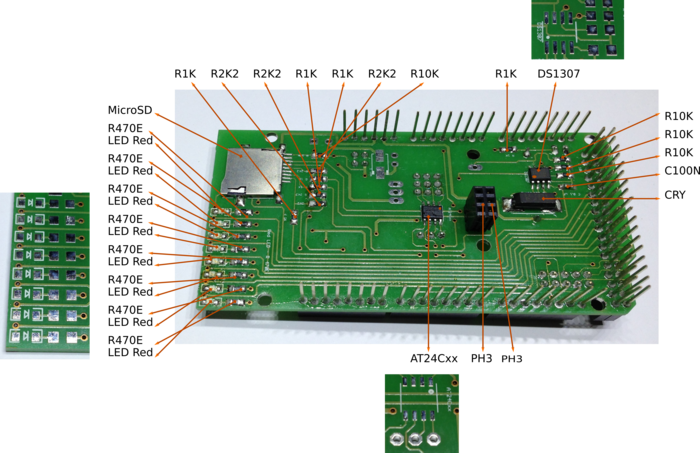

Bottom Side Description
- PH3 Stackable Female Shield Headers 3 pin (reverse installation, with additional spacer)
- LED xxxx LED 0805 (green dot on LED shop position on >| )
- R470E Resistor 0805 470R (471)
- R1K Resistor 0805 1K (102)
- R2K2 Resistor 0805 1K (222)
- R10K Resistor 0805 10K (103)
- C100N Capacitor 0805 0,1uF (100nF)
- CRY - crystal 32.765kHz 405 (may be solder in any direction)
- DS1307 DS1307 chip (white circle label 1 leg - engraved dot in chip)
- AT24Cxx AT24Cxxx chip (white circle label 1 leg - white dot on chip)
